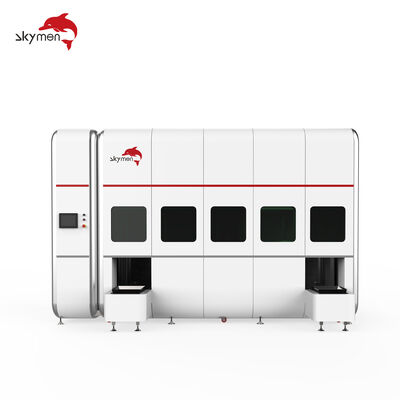

Principio di funzionamento

L'intero processo, compreso il caricamento del cestello nella vasca di pulizia, il suo trasferimento tra le vasche e lo scarico dopo la pulizia, viene completato automaticamente da un manipolatore robotico a braccio singolo. Il sistema dispone di tre vasche di processo e una stazione di carico/scarico, formando un totale di quattro postazioni di lavoro. Questa operazione completamente automatizzata migliora l'efficienza di pulizia, riduce la manodopera manuale e garantisce risultati di pulizia coerenti durante tutto il processo.

Configurazione del meccanismo di trasferimento

1. Metodo di trasferimento

L'intero processo, compreso il caricamento del cestello nella vasca di pulizia, il suo trasferimento tra le vasche e lo scarico dopo la pulizia, viene completato automaticamente da un manipolatore robotico a braccio singolo.

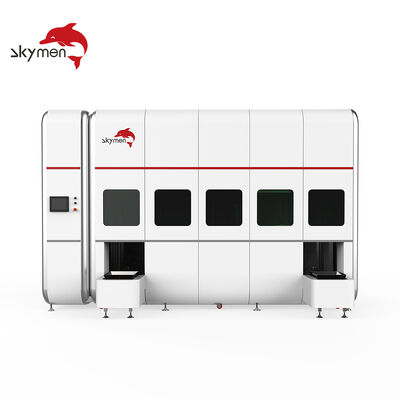

2. Stazione di carico e scarico
(a) Funzione
Gli operatori posizionano manualmente il cestello del pezzo sulla stazione di carico, dove attende il processo di pulizia automatizzato.

(b) Costruzione
Struttura in acciaio inossidabile combinata con telaio in lega di alluminio e sistema di nastri trasportatori.

(c) Sistema di azionamento
Dotato di motore con freno e sensori fotoelettrici a infrarossi per un controllo intelligente di avvio/arresto e un funzionamento stabile.

3. Sistema di oscillazione
(a) Funzione
L'oscillazione meccanica su e giù durante il processo di pulizia migliora la penetrazione del liquido e le prestazioni di pulizia.

(b) Configurazione
Azionato da un motore e un riduttore ad alte prestazioni.

(c) Materiale
Il telaio oscillante è interamente realizzato in acciaio inossidabile per garantire durata e resistenza alla corrosione.

4. Sistema di trasferimento automatico
(a) Funzione
Il manipolatore robotico trasferisce automaticamente i cestelli tra le stazioni di processo, inclusi carico, pulizia, risciacquo, asciugatura e scarico.

(b) Materiali
Realizzato in acciaio inossidabile, tecnopolimeri e altri materiali resistenti alla corrosione.

(c) Struttura meccanica
Il meccanismo di sollevamento verticale del manipolatore a braccio singolo è azionato da un motore con freno, un riduttore e una trasmissione a catena in acciaio inossidabile.
Le guide e i blocchi scorrevoli garantiscono un movimento verticale fluido, stabile e preciso.
Il meccanismo di trasferimento orizzontale è azionato da un servomotore con riduttore, un sistema pignone-cremagliera, guide e blocchi scorrevoli.
Le ruote motrici in gomma per impieghi gravosi garantiscono un movimento e un posizionamento affidabili durante tutto il processo di trasferimento.

(d) Sistema di controllo
Tutti i parametri di movimento sono regolabili tramite HMI (Human-Machine Interface).
I cavi di alimentazione e le linee di segnale sono instradati attraverso canaline protette per garantire un funzionamento sicuro e affidabile.
L'automazione controllata da PLC garantisce un posizionamento preciso e un funzionamento stabile.

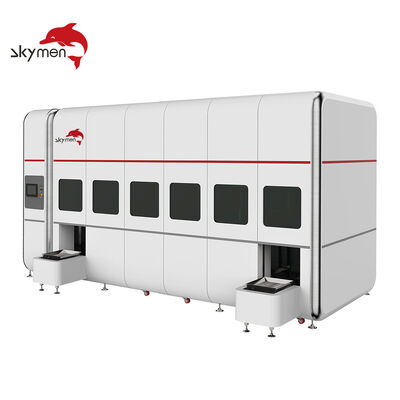

5. Involucro macchina (Design antipolvere)
Il telaio della camera di pulizia è realizzato con profili in alluminio industriale da 40×40 mm e 40×80 mm.
L'involucro esterno è realizzato con pannelli in acciaio elettrosaldato verniciato a polvere da 1,0 mm.
Dotato di porte di accesso trasparenti in acrilico per osservare facilmente il processo di pulizia.
Il design completamente chiuso riduce al minimo la contaminazione da polvere, migliora la sicurezza sul posto di lavoro e l'aspetto generale dell'attrezzatura.
