Panoramica di I. Project

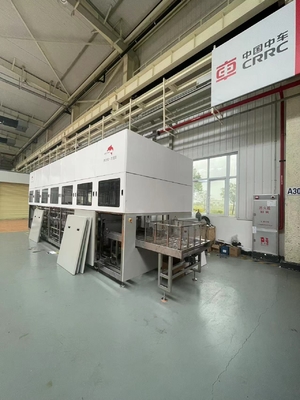

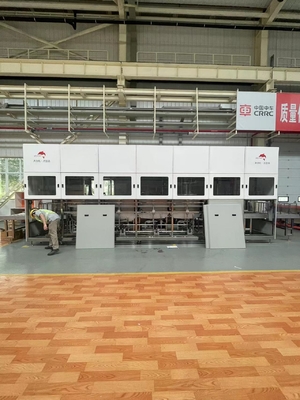

1, nome di progetto: macchina automatica di pulizia ultrasonica di 5 fasi
2, requisiti di progetto: Sulla base delle informazioni di prodotto e dei requisiti tecnici di pulizia forniti dai clienti, in base a soddisfare l'accordo e le esigenze della produzione tecnici, forniremo ai clienti la prestazione matura, affidabile, stabile ed eccellente di attrezzature per la pulizia automatiche per soddisfare le richieste di uso e forniamo ai clienti servizio di assistenza al cliente completo e per usare l'orientamento tecnico. In questo progetto, il partito che la B (il venditore) sarà responsabile della progettazione delle attrezzature, fabbricazione, incaricare, qualità e servizio di assistenza al cliente e la costruzione del progetto sarà completato secondo l'accordo raggiunta con il cliente prima della vendita.
II. dettagli dell'attrezzatura
1, panoramica dell'attrezzatura:
1,1 la macchina di pulizia completamente automatica JTM-5108SD di modello è un'alto-intelligenza e le attrezzature per la pulizia di alta precisione progettate e manifatturiere per i prodotti del cliente; principale utilizzazione la pulizia ultrasonica, per pulire, risciacquare ed asciugare i prodotti del cliente; In moda da potere soddisfare la pulizia del pezzo in lavorazione del cliente le richieste di uso, l'attrezzatura ha 4 camere di pulizia, 1 essiccatore, caricamento e tavola dello scarico. L'attrezzatura è completata automaticamente, senza la necessità per il personale di essere in servizio e l'intervento manuale può anche essere effettuato come stato necessario.
1,2 il modello è macchina di pulizia automatica di JTM-5108SD pricipalmente vicino:
1 sistema ultrasonico di avvenimento (generatori compresi, trasduttori),
2 sistema di tenuta (carro armato di pulizia),
sistema di riscaldamento 3,
sistema di controllo livellato liquido 4,
Sistema di posizionamento di 5 induzioni
Sistema di controllo di 6 SpA,
Sistema di braccio di 7 robot.
Sistema di circolazione di filtrazione 8,
Sistema a spruzzo dell'acqua ad alta pressione 9
Fra loro,
1 la scossa fisica generata dal sistema ultrasonico di avvenimento è il modo più importante di pulizia;
3 il sistema di riscaldamento sono a percepire la temperatura di riscaldamento dalla sonda della temperatura di alta precisione per realizzare il controllo in start-stop del riscaldatore;
4 il sistema di controllo livellato sono un'induzione in tempo reale della quantità di soluzione di pulizia nel carro armato per realizzare il controllo di quantità della soluzione di pulizia;
Il sistema di posizionamento di 5 induzioni aiuta la precisione meccanica della presa che posiziona per migliorare l'accuratezza e l'efficacia di stretta;
Il sistema di controllo di 6 SpA è il processo di inizio e di arresto e di pulizia e secondo la situazione reale del procedimento di pulizia per la preparazione o l'intervento manuale;
7 il sistema di braccio del robot sono un modo efficace di portare e trasportare uniformemente i prodotti nel processo di pulizia seguente
8 il sistema di circolazione di filtrazione sono efficacemente di filtrare le grandi macchie della particella nel liquido di pulizia per raggiungere l'utilizzazione massima della soluzione di pulizia;
Il tubo semichiuso dello spruzzo di acciaio inossidabile 9 fornito di un ugello dell'ombrello, per raggiungere la copertura ad alta pressione dello spruzzo d'acqua, tubo di spruzzatura può muoversi automaticamente in carro armato
2, parametri di base di attrezzatura
| 2,1 informazioni del pezzo in lavorazione |
Scaffali, dimensione dello scaffale: 350x220x7mm |
| 2,2 dimensione della camera |
500 (L)*600 (W)*400 (H) millimetro |
| 2,3 dimensione del canestro |
400 (L)*500 (W)*300 (H) millimetro; 1 canestro può caricare gli scaffali 15~20pcs |
| 2,4 potere della macchina di pulizia |
≈36kW |
| 2,5 quantità del braccio del robot |
1pc |
| 2,6 lavare battito |
10~35min |
| 2,7 dimensione della macchina |
Circa 5000x2300x2300mm, la dimensione reale prevalere |
| 2,8 domanda di potere di attrezzatura |
380V±10%/50Hz, fase 3 |
| 2,9 materiale di tutto il carro armato |
AISI 304 |
| 2,10 telecomandato |
Problema di software che il problema di prestazioni di causa dovrebbe essere fatto dalla ripresa esterna sul dispositivo dall'ingegnere degli Skymen |
| 2,11 HMI e lingua di chiavi |
Inglese |
3, processo di lavoro:
3,1 per essere prodotti lavati: Strumenti medici
3,2 processo di pulizia:
Caricamento
pulizia ultrasonica del → 1 per 10 minuti (media: acqua + detergente alcalino)
acqua ad alta pressione del → 2 che spruzza per 3 minuti (media: Acqua)
risciacquare ultrasonico del → 3 per 5 minuti (media: acqua calda)
risciacquare ultrasonico del → 4 per 5 minuti (media: acqua calda)
essiccazione dell'aria calda del → 5 per 10 minuti
Scarico
3,3 tipo dell'agente di sgrassatura: Acqua + detersivo
3,4 descrizione della configurazione trattata di pulizia:
| No. |
liquido di pulizia |
Metodo di pulizia |
ultrasonico |
Serbatoio di carico |
ricicli la filtrazione |
potere calorifico |
| 1 |
acqua + detergente alcalino |
pulizia ultrasonica |
40kHz/1.8kW |
carro armato 1 |
Sì |
4.5kW |
| 2 |
Acqua |
Getto ad alta pressione |
/ |
carro armato 2 |
Sì |
/ |
| 3 |
Acqua calda |
Risciacquare ultrasonico |
40kHz/1.8kW |
carro armato 3 |
/ |
4.5kW |
| 4 |
Acqua calda |
Risciacquare ultrasonico |
/ |
carro armato 4 |
/ |
4.5kw |
| 5 |
/ |
Aria calda asciutta |
/ |
carro armato 5 |
Sì |
9kW |
- Descrizione di assegnazione del sistema di pulizia
4,1 pulizia ultrasonica + sistema del ciclo di filtrazione
| No. |
primo carro armato |
| Struttura |
Dimensione del carro armato |
500x600x400mm |
| Capacità del carro armato |
120L |
| Materiale del carro armato |
AISI304, spessore 2mm |
| Sistema ultrasonico |
Trasduttore |
il trasduttore ultrasonico 36pcs, il potere ultrasonico totale è 1.8kW ed il potere è continuamente regolabile |
| Generatore |
Comitato per il controllo di spazzata di IGBT con uscita ultrasonica uniforme, potenza di uscita importati con esposizione fotoelettrica ed esposizione corrente |
| sistema di riscaldamento |
controllo della temperatura |
Visualizzatore digitale, gamma RT-95℃ del controllo della temperatura |
| potere calorifico |
Disponga un condotto termico di acciaio inossidabile 4.5kW dentro il carro armato |
|
Filtrazione
sistema
|
Serbatoio |
. Il volume del carro armato è 30L, fornito di coperchio;
. Fissi il controllo di livello liquido nella scatola, se nessun liquido, automaticamente girerà fuori dall'allarme della pompa di circolazione e del suono e della luce;
. Metta la valvola di scarico e fissi il modo di scarico secondo i requisiti
|
| pompa di circolazione |
Adotti la pompa idraulica centrifuga |
| Precisione del filtro |
filtro da 5μm |
| Accoppiamento della metropolitana |
Colleghi il tubo di AISI 304 con il tipo valvola di Y con il manometro (0~0.8Mpa) che mostra lo stato di funzionamento della pompa di circolazione |
4,2 spruzzatura ad alta pressione dell'acqua
| No. |
quarto carro armato |
| Struttura |
Dimensione del carro armato |
500x600x400mm |
| Capacità del carro armato |
120L |
| Materiale del carro armato |
AISI304, spessore 2mm |
| sistema di sciacquatura allo spruzzo |
Dispositivo dello spruzzo |
Il tubo semichiuso dello spruzzo di acciaio inossidabile fornito di un ugello dell'ombrello, per raggiungere la copertura dello spruzzo, tubo può muoversi automaticamente in carro armato |
| Serbatoio |
. Il volume del carro armato è 30L, fornito di coperchio;
. Fissi il controllo di livello liquido nella scatola, se nessun liquido, automaticamente girerà fuori dall'allarme della pompa di circolazione e del suono e della luce;
. Metta la valvola di scarico e fissi il modo di scarico secondo i requisiti
|
| pompa di circolazione |
Adotti la pompa idraulica centrifuga |
| Precisione del filtro |
filtro da 5μm |
| Accoppiamento della metropolitana |
Colleghi il tubo di AISI 304 con il tipo valvola di Y con il manometro (0~0.8Mpa) che mostra lo stato di funzionamento della pompa di circolazione |
4,3 risciacquare ultrasonico
| No. |
secondo carro armato |
| Struttura |
Dimensione del carro armato |
500x600x400mm |
| Capacità del carro armato |
120L |
| Materiale del carro armato |
AISI304, spessore 2mm |
| Sistema ultrasonico |
Trasduttore |
il trasduttore ultrasonico 36pcs, il potere ultrasonico totale è 1.8kW ed il potere è continuamente regolabile |
| Generatore |
Comitato per il controllo di spazzata di IGBT con uscita ultrasonica uniforme, potenza di uscita importati con esposizione fotoelettrica ed esposizione corrente |
| sistema di riscaldamento |
controllo della temperatura |
Visualizzatore digitale, gamma RT-90℃ del controllo della temperatura |
| potere calorifico |
Disponga un condotto termico di acciaio inossidabile 4.5kW dentro il carro armato |
4,4 risciacquare ultrasonico
| No. |
terzo carro armato |
| Struttura |
Dimensione del carro armato |
500x600x400mm |
| Capacità del carro armato |
120L |
| Materiale del carro armato |
AISI304, spessore 2mm |
| Sistema ultrasonico |
Trasduttore |
il trasduttore ultrasonico 36pcs, il potere ultrasonico totale è 1.8kW ed il potere è continuamente regolabile |
| Generatore |
Comitato per il controllo di spazzata di IGBT con uscita ultrasonica uniforme, potenza di uscita importati con esposizione fotoelettrica ed esposizione corrente |
| sistema di riscaldamento |
controllo della temperatura |
Visualizzatore digitale, gamma RT-90℃ del controllo della temperatura |
| potere calorifico |
Disponga un condotto termico di acciaio inossidabile 4.5kW dentro il carro armato |
4,5 essiccazione dell'aria calda
| No. |
terzo carro armato |
| Struttura |
Dimensione del carro armato |
500x600x400mm |
| Capacità del carro armato |
120L |
| Materiale del carro armato |
AISI304, spessore 2mm |
| Essiccatore di circolazione dell'aria calda |
Quantità |
1 insieme |
| Struttura |
La presa d'aria laterale destra e sinistra del carro armato e lo scarico dell'aria di circolazione al fondo è fornita di riscaldatore dell'aria. Il foro dello sbocco del fan dello sbocco sopra la presa d'aria è riservato per l'estrazione del vapore acqueo. |
| Principio |
Asciughi la parte principale del pezzo in lavorazione attraverso l'aria calda asciutta di circolazione |
|
Aria calda
portata
|
³ /min di 30m |
| Modulo di riscaldamento |
Riscaldatore dell'aria, potere calorifico del termostato digitale ed esplicito di 9kW, gamma del controllo della temperatura di RT-120℃ |
| Aiutanti |
filtro dell'aria di Alto-efficienza, dispositivo dell'isolamento del corpo della scanalatura |
5, struttura meccanica principale
5,1 braccio del robot
| Quantità |
1 insieme |
| struttura |
La struttura del braccio del robot è un tipo a braccio unico del fascio, che è in funzione, accurato nel posizionamento, grande nella portata, forte stabili nella flessibilità e velocemente nel sollevamento. |
| controllo elettrico |
▶Il braccio robot è controllato da un regolatore programmabile e dai commutatori di induzione e di prossimità per realizzare automaticamente il processo di pulizia; il ritmo di pulizia è regolabile ed il processo dell'operazione è regolamento variabile della velocità di frequenza, che può raggiungere l'atterraggio morbido ed il posizionamento accurato
▶Stabilito con un dispositivo di protezione lavante del canestro, quando c'è un canestro nel carro armato, il braccio robot non disporrà altri canestri
|
| Parametri del motore |
Sollevamento |
Motore innestato, potere: 3/4HP, velocità: 0-7 m/min (parametri sono su richiesta progettato) |
| Muoversi |
Servomotore, potere: 1HP, velocità: 0-7 m/min (parametri sono su richiesta progettato) |
|
Può raggiungere
Funzione
|
▶Operazione manuale;
▶Operazione completamente automatica;
▶Sistema risistemato automatico;
▶Pausa e arresto di emergenza;
▶L'interfaccia uomo-macchina modifica il programma;
▶L'interfaccia uomo-macchina regola i parametri trattati;
▶Può verificare e controllare a distanza l'operazione dell'attrezzatura;
▶Esposizione di allarme dell'errore di HMI.
|
| portante |
50kg massimo |
5,2 telaio della struttura della macchina e pannello della porta
| quantità |
1 insieme |
| struttura |
La struttura ed i telai di intera attrezzatura sono fatti di acciaio inossidabile
Anteriore e posteriore ed a destra e a sinistra i lati dell'attrezzatura sono forniti dei pannelli decorativi della porta, che pricipalmente sono composti di acciaio inossidabile spazzolato e di pannelli acrilici. La superficie è opaca e bella.
Il carro armato di distribuzione di acqua è messo sullo scaffale e la tazza del piede è messa al fondo
|
5,3 rilascio dell'aria
| quantità |
1set |
| materiale |
Acciaio inossidabile, plastica di ingegneria del PVC |
| sito dell'installazione |
Una copertura di aspirazione può essere installata sopra il solvente organico ed il carro armato solubile in acqua di pulizia solvente, che può essere collegato all'impianto di scarico del cliente e la valvola per aria possono essere regolabili |
5,4 canestro
| quantità |
7pcs |
| materiale |
AISI 304 |
| Morsetto |
Con il morsetto che può tenere gli scaffali 15~20pcs stanno la merce nel carrello |
5,5 sistema di controllo elettrico
| quantità |
1 insieme |
| materiale |
Bordo di acciaio inossidabile |
| struttura |
▶Il gabinetto di controllo elettrico è situato sul lato sinistro del primo carro armato ed è montato con il sistema di pulizia; installi il touch screen del pannello dell'operazione e visualizzi lo stato di lavoro di intera macchina simultaneamente;
▶Il cicalino e l'attrezzatura avranno la spia funzionante di tricromia, il suono rapido di situazione anormale ed allarme leggero;
▶Lo SpA, il relè, il commutatore dell'aria, il trasformatore e l'altro circuito di controllo principale di ordine è configurato nel gabinetto;
▶La linea disposizione è ordinata e chiara, con un chiaro numero di linea.
|
III. elenco dei pezzi di riserva
| Pezzi di ricambio |
Marca |
Osservazione |
| Trasduttore |
Skymen |
40kHz |
| Generatore |
Skymen |
40kHz/1800W |
| Pompa idraulica |
CNP |
|
| Cilindro |
Aria TAC |
|
| Motore innestato |
Delta |
|
| Servomotore |
Delta |
|
| Ventola di raffreddamento |
AIRMATE |
|
| Radiatore |
JIUKOU |
|
| SpA |
Siemens |
|
| Touch screen |
Siemens |
|
| Regolatore di temperatura di Digital |
Omron |
|
| Valore del solenoide |
Aria TAC |
|
| Commutatore livellato |
Skymen |
|
| Commutatore fotoelettrico |
Omron |
|
| Commutatore capacitivo di approccio |
Omron |
|
| Valore pneumatico |
Valore di Flowserve |
|
| Y-valore |
Skymen |
|
| Interruttore di accensione |
Delta |
|
| Relè |
Schneider |
|
| Ferrovia di guida lineare |
PMI |
|
| Struttura/Shell |
Jinshuncheng |
|
| Carro armato |
Jinshuncheng |
|
IV. documenti e pezzi di ricambio spediti con la macchina
1, documenti tecnici pertinenti
| Nome |
lingua |
quantità |
Osservazioni |
| Manuale |
Inglese |
1 |
|
| schema circuitale |
Inglese |
1 |
|
| diagramma di conduttura |
Inglese |
1 |
|
| Acqua/diagramma elecctric dell'installazione |
Inglese |
1 |
|
| Istruzioni quotidiane di manutenzione |
Inglese |
1 |
|
2, pezzi di ricambio
| Nome |
Quantità |
| condotto termico |
4pcs |
